1 架构

Kubevirt 架构

kubevirt是Kubernetes的一个扩展插件，它通过k8s来执行虚拟机管理，为k8s提供虚拟化能力。

Kubevirt的技术栈如下：

  +---------------------+
  | KubeVirt            |
~~+---------------------+~~
  | Orchestration (K8s) |
  +---------------------+
  | Scheduling (K8s)    |
  +---------------------+
  | Container Runtime   |
~~+---------------------+~~
  | Operating System    |
  +---------------------+
  | Virtual(kvm)        |
~~+---------------------+~~
  | Physical            |
  +---------------------+

用户通过与Kubevirt提供的虚拟化API进行交互，请求创建和管理虚拟机实例（Virtual Machine Instances,VMI）。API将这些请求较交给k8s集群进行调度。k8s负责处理VMI的调度、网络配置、存储资源，而 Kubevirt则专注于提供虚拟化功能。上图中将KVM放在操作系统之下，我想是为了突出KVM是作为操作系统内核的一部分，而不是在操作系统之上。

Kubevirt 通过以下3个方面向k8s集群添加虚拟化功能： 1. 增加自定义资源类型 Custom Resource Definition (CRD)：通过向k8s的API中 注册CRD，引入新的资源类型来管理虚拟机。 2. 创建额外的控制器：针对新的CRD设计并部署额外的控制器，控制器负责在整个集群范围内管理和维护这些自定义资源对象状态，确保它们达到预期状态，比如调度VMI至合适的宿主机上运行。 3. 实现额外的守护进程：部署名为virt-handler的守护进程，在每个节点上与kubelet协同工作，负责配置和启动VMI，使其符合所需状态。 最终，用户可以直接通过k8s的API来创建这些资源类型（如VMI对象），然后由Kubevirt提供的控制器和守护进程来负责具体的虚拟机生命周期管理工作。

下图说明了kubevirt控制器和守护程序如何与 k8s 通信。

Kubevirt架构

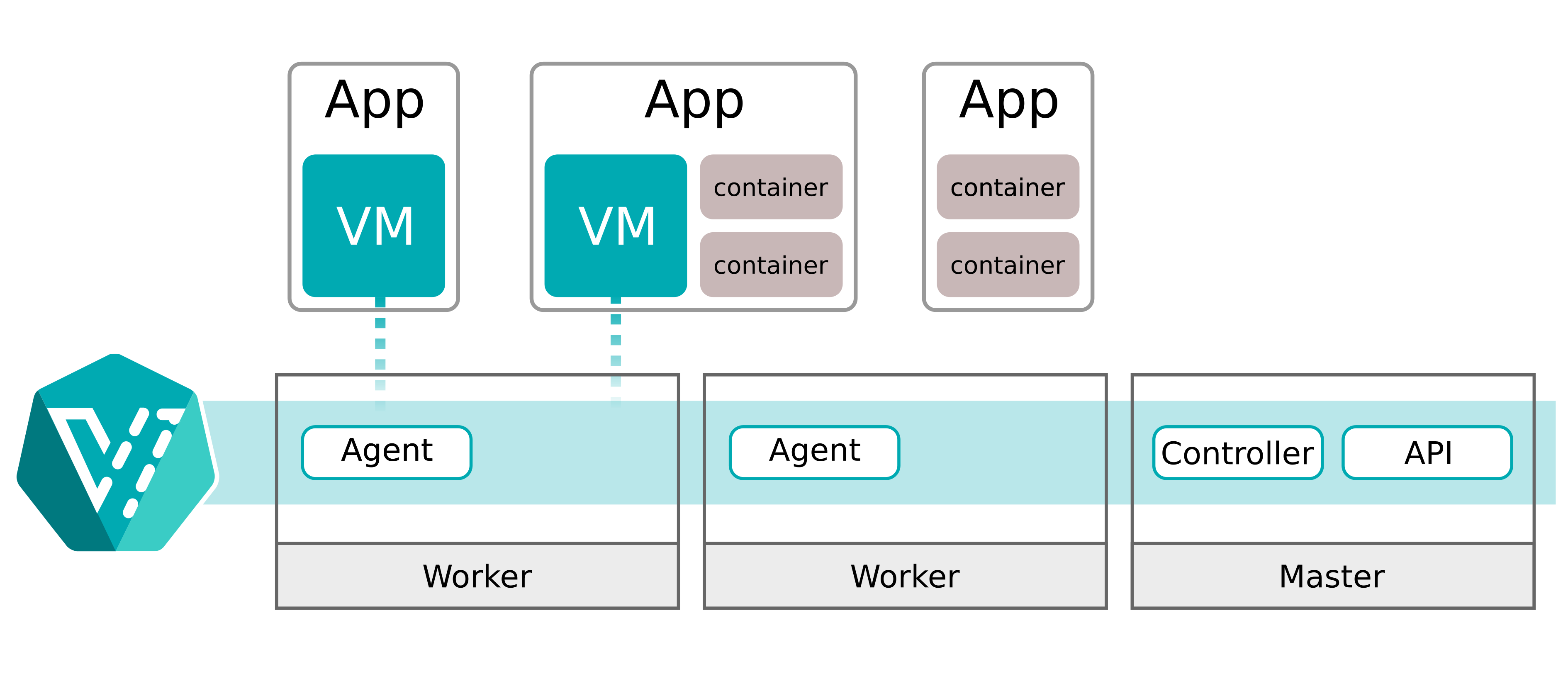

简化版架构图如下：

Kubevirt架构图

KubeVirt的应用布局

  • 集群层级

在k8s集群内，Kubevirt部署了一些核组件，包括virt-controller、virt-handler、virt-api、virt-launcher、virt-operator、libvirtd等。 以下是一些核心组件用途： * virt-api

virt-api是KubeVirt的API服务器，它提供了与KubeVirt相关的RESTful API端点，允许用户和其他组件与KubeVirt进行交互和通信。通过virt-api，用户可以管理虚拟机实例、虚拟机模板、存储和网络等资源。

  • virt-controlller

    virt-controller是KubeVirt的控制器，负责监视和管理KubeVirt中的虚拟机资源。它确保虚拟机的状态与定义的保持一致，并根据需要执行调谐操作，以满足预期状态。

  • virt-handler

    virt-handler负责在Kubernetes集群中创建和管理虚拟机实例（VMIs）。它与Kubernetes的调度器协作，确保VMIs被正确地调度到集群中的节点上，并负责监控和维护这些VMIs的运行状态。 Virt-handler会以Daemonset形式部署在每个节点上，负责监控节点上每个虚拟机实例状态变化，一旦检测到状态变化，会进行响应并确保相应操作能达到所需状态。

  • virt-launcher

    负责创建和管理虚拟机实例的生命周期，包括启动、停止、监控和维护。每个virt-lanuncher pod对应着一个VMI，也对应着一个libvirtd， kubelet只是负责virt-lanuncher pod运行状态，不会去关心VMI创建情况。 virt-lanuncher pod生命周期结束，virt-lanuncher也会通知VMI终止。 virt-lanuncher通过libvirtd去管理VM的生命周期，一个libvirtd只管理一个VM，而不像openstack那样，一个libvirtd管理多个VM。

  • virt-operator

    Kubevirt的运维组件，基于k8s的Operator模式，负责管理和操作KubeVirt的自定义资源（CRs）。virt-operator监视k8s集群中的CRs，包括但不限于 VirtualMachine（VM）、VirtualMachineInstance（VMI）、VirtualMachineInstanceReplicaSet（VMIRS）等。 virt-operator 监视 k8s 集群中与 KubeVirt 相关的自定义资源对象，并根据这些资源的状态和定义执行相应的操作， 比如安装、更新或卸载 KubeVirt 组件，以及确保 Kubevirt 所管理的虚拟机实例处于预期状态。 当用户创建、更新或删除了某个自定义资源时，virt-operator 将自动响应并采取相应措施来保持集群中 KubeVirt 环境的一致性和稳定性。

  • virtctl

    KubeVirt 提供的一个命令行工具，它允许用户与 k8s 集群中的虚拟化资源进行交互。通过 virtctl，您可以创建、删除、查看和管理 VirtualMachine、VirtualMachineInstance 以及 VirtualMachineInstanceReplicaSet 等资源。例如，您可以使用 virtctl 来启动或停止虚拟机实例、连接到虚拟机控制台、迁移虚拟机等操作。

  • VirtualMachine (VM)

    VM 是 KubeVirt 中提供的一种有状态的自定义资源对象，用于定义虚拟机的规范和配置，类似于虚拟机模板，描述了虚拟机的期望状态和属性。用户可以创建、更新和删除VM来定义虚拟机的规范和配置。 一个 VM 可以关联多个 VMI 实例，例如当希望在需要的时候能够恢复到某个已知的虚拟机状态时，可以通过 VM 这个高级抽象来实现。

  • VirtualMachineInstance (VMI)

    VMI 是Kubevirt中的自定义资源，代表了一个运行时的虚拟机实例。每个 VMI 对象描述了虚拟机实例的配置信息，包括镜像、内存大小、CPU核心数、存储大小、网络配置等。 当一个 VMI 被创建并调度至集群中的节点后，KubeVirt 将根据该配置启动实际的虚拟机，用户可以创建、更新和删除VMI。

  • VirtualMachineInstanceReplicaSet (VMIRS)

    VMIRS 类似于 k8s 中的 ReplicaSet 或 StatefulSet，用于管理一组相同配置的虚拟机实例集合。当创建一个 VMIRS 时，它将确保集群中始终保持指定数量且具有相同配置的 VMI 实例处于运行状态。 这种机制非常适合需要高可用性、负载均衡或者弹性伸缩的场景，可以根据需求自动调整 VMI 的副本数量。

原生工作负载（Native Workloads）

KubeVirt 是部署在 k8s 集群之上的，这意味着您可以在使用 KubeVirt 管理虚拟机实例 (VMIs) 的同时，继续运行基于 Kubernetes 的原生工作负载（如 Pods 和 Deployments）。 如果用户已经能够在集群中运行原生工作负载，并且已安装了 KubeVirt，则理论上他们也应该能够运行基于虚拟机的工作负载。 例如，应用程序操作员在使用 KubeVirt 功能管理虚拟机时，不应需要比管理普通 Pod 更多的权限。 安全性方面，安装和使用 KubeVirt 不应授予用户对原生工作负载任何额外的、他们原本不具备的权限。 比如，一个非特权的应用程序操作不应通过使用 KubeVirt 功能而获得访问特权 Pod 的权限。

设计决策原则（The Razor）

"The Razor" 在 KubeVirt 的上下文中是指一种设计决策原则，它源自 "Occam's Razor"（奥卡姆剃刀原理）， 这是一个哲学上的原则，通常在科学和工程领域中被用来指导简化问题的解决方案。 简单来说，奥卡姆剃刀原理主张“如无必要，勿增实体”（entities should not be multiplied unnecessarily）。

KubeVirt 团队提出的 KubeVirt Razor 原则可以理解为：“如果某个功能对 Kubernetes 的 Pods 有用，我们不应该只为虚拟机 (VMs) 实现它。 ”这意味着他们在开发 KubeVirt 功能时倾向于采用通用、可复用的设计方法，尽量避免仅为 VMs 创建孤立的解决方案，而是要确保这些功能同样适用于基于容器的原生工作负载（Pods）。 通过遵循这个原则，KubeVirt 能够更好地融入 Kubernetes 生态系统，并保持其组件与整体架构的一致性和兼容性。

虽然 KubeVirt 团队非常重视虚拟机并努力使其在 Kubernetes 中易于使用，但他们更看重良好的设计和模块化、可重用的组件。 在开发过程中，团队经常面临这样的两难境地：应该专门为虚拟机优化解决方案，还是选择一条更长的路径，将解决方案也引入到基于 Pod 的工作负载中？ 为了解决这种困境，团队提出了“KubeVirt Razor”原则：“如果某个功能对 Pods 有用，我们不应该只为 VMs 实现它。” 举例来说，在讨论如何将虚拟机连接到外部网络资源时，最直接的方法似乎是添加 KubeVirt 特定的代码，将 VM 连接到主机桥接器上。 但团队选择了较长的路径，即与 Multus 和 CNI CNI 集成并改进它们，以确保这些网络解决方案不仅适用于虚拟机，还同样支持基于 Pod 的工作负载。

VirtualMachine

VirtualMachine 是 Kubernetes 集群中提供给 VirtualMachineInstance（虚拟机实例）的额外管理功能。具体包括： API 稳定性：确保 API 的稳定性，即在 API 层面保持一致的行为和兼容性。 控制器级别的启动/停止/重启能力：在控制器级别提供了对 VirtualMachineInstance 的启动、停止和重启控制。 离线配置变更及应用：支持对 VirtualMachine 进行离线配置更改，并且在重新创建 VirtualMachineInstance 时将更改传播到新实例上。 确保运行状态：如果 VirtualMachine 应该处于运行状态，则会确保对应的 VirtualMachineInstance 实际上正在运行。 一对一关系：VirtualMachine 主要关注的是控制器实例与虚拟机实例之间的一对一对应关系。 从这个角度来看，它在很多方面类似于一个具有 spec.replicas 设置为 1 的 StatefulSet，这意味着每个 StatefulSet 控制器实例只管理一个持久化的 Pod， 同样地，每个 VirtualMachine 控制器实例也只负责管理一个具有持久化特性的 VirtualMachineInstance。

如何使用 VirtualMachine

当 VirtualMachine 中的 spec.running 字段设置为 true 时，VirtualMachine 将确保集群中存在一个名称相同的 VirtualMachineInstance 对象。 同样，如果将 spec.running 设置为 false，则 VirtualMachine 将确保从集群中移除对应的 VirtualMachineInstance。 此外，还有一个名为 spec.runStrategy 的字段，可以用来控制关联的 VirtualMachineInstance 对象的状态。 为了避免出现混淆和矛盾状态，这些字段是互斥使用的，即不能同时指定两种策略。有关 spec.runStrategy 与 spec.running 之间的详细区别和解释，请参阅 【运行策略】 文档。

启动或停止 VirtualMachine

在创建 VirtualMachine之后，可以通过如下命令来启动或停止 VirtualMachine

## 启动名称vm虚拟机
# virtctl start vm

## 停止名称vm虚拟机
# virtctl stop vm

## 也可以使用`kubectl`命令来完成操作

## 使用`kubectl`命令启动虚拟机
# kubectl patch virtualmachine vm --type merge -p '{"spec":{"running":true}}'

## 使用`kubectl`命令停止虚拟机
# kubectl patch virtualmachine vm --type merge -p '{"spec":{"running":false}}'

控制器状态

当 VirtualMachineInstance 创建后，其状态将通过 VirtualMachine 中的 status.created 和 status.ready 字段进行跟踪。 若集群中存在一个 VirtualMachineInstance，则 status.created 字段值为 true；如果该 VirtualMachineInstance 已经准备就绪，则 status.ready 字段也将设为 true。 如果某个 VirtualMachineInstance 达到了最终状态（例如终止、失败等），但其对应的 VirtualMachine 的 spec.running 字段仍为 true， 则 VirtualMachine 控制器会将 status.ready 设置为 false，并重新创建 VirtualMachineInstance。 另外，status.printableStatus 字段提供了关于 VirtualMachine 状态的高级概要信息。这一信息在使用命令行工具列出 VirtualMachines 时也会显示出来， 方便用户快速了解虚拟机的整体运行状态。

当前支持的状态列表及其含义。请注意，在将来的版本中可能会添加状态删除，因此如果被自动化程序使用，则应谨慎使用。 - 已停止（Stopped）：虚拟机当前处于停止状态，并且预期不会启动。 - 配置中（Provisioning）：与虚拟机相关的集群资源（例如 DataVolumes）正在进行配置和准备阶段。 - 启动中（Starting）：虚拟机正在为运行做准备。 - 运行中（Running）：虚拟机正在运行。 - 暂停中（Paused）：虚拟机已被暂停。 - 迁移中（Migrating）：虚拟机正处于迁移到另一主机的过程之中。 - 停止中（Stopping）：虚拟机正在被停止的过程中。 - 终止中（Terminating）：虚拟机以及与其关联的资源（如 VirtualMachineInstance、DataVolumes 等）正处于删除过程中。 - 未知（Unknown）：无法获取到虚拟机的状态，这通常是因为与运行该虚拟机的主机通信出现错误导致的。

VM重启

可以通过删除 VirtualMachineInstance 来触发VM重启。这也将传播 VirtualMachine 中模板中的配置更改：

## 通过删除vmi来重启VM
# kubectl delete vmi vm01

## 通过virtctl命令重启VM
# virtctl restart vm01
## 这将对 VirtualMachineInstance 执行正常重启，并将 VirtualMachineInstance 重新调度到新的 virt-launcher Pod 上

## 强制重启
# virtctl restart vm01 --force --grace-period=0
## 这将尝试执行正常重启，并且还会删除 VirtualMachineInstance 的 virt-launcher Pod，并将 GracePeriodSeconds 设置为命令中传递的秒数。目前仅支持设置 grace-period=0
## 强制重启可能会导致数据损坏，应只在VM出现内核崩溃或VM对正常重启无响应的情况下使用强制重启。

VM暂停

## 暂停虚拟机，类似被冻结或被挂起的一个进程。当虚拟机被暂停时，它的状态会被保存到内存中，并且虚拟机与外界交互（如网络、磁盘 I/O）都会停止。CPU资源将不会分配给暂停的虚拟机，但其内存状态会被保持，以便后续可以快速恢复运行。
# virtctl pause vm vm01

## 取消暂停虚拟机，就是重新运行已被暂停的虚拟机。这意味着虚拟机会从先前暂停状态继续运行，就好像从未中断过一样。内存中的内容会立即恢复为暂停前的状态，CPU和I/O活动也会立刻重新开始。
# virtctl unpause vm vm01

VM可以作为服务被公开访问。一旦 VirtualMachineInstance 启动，实际服务将可用，无需额外的交互。

例如，在创建 VirtualMachine 之后，但在启动之前，使用 'virtctl' 将 SSH 端口 （22） 公开为ClusterIP(默认)类型服务：

# virtctl expose vm vm01 --name vm01ssh --port 3222 --target-port 22
详细可参考[service对象.md]
